剖释：本文采算科技主要先容EXAFS峰形宽化或分裂的结构起原、谱学起原和应用分析标准。

一、EXAFS峰形为什么先是一个平均壳层信号？

EXAFS的R空间峰来自k空间漂泊的傅里叶变换。经受原子周围每一圈相近原子齐会让光电子产生散射，散射波和出射波叠加后形成漂泊。经过k加权、配景扣除和傅里叶变换后，底本随能量变化的漂泊被转成类似的径向分散。这里的峰形不宜作为一根键的直方图，它更接近一组相近散射旅途叠加后的壳层包络。并吞个第一壳层里，只须键长存在分散、相近原子类型不统和解致，简略不同位点同期参与平均，峰就可能变宽、变斜，以致出现肩峰。

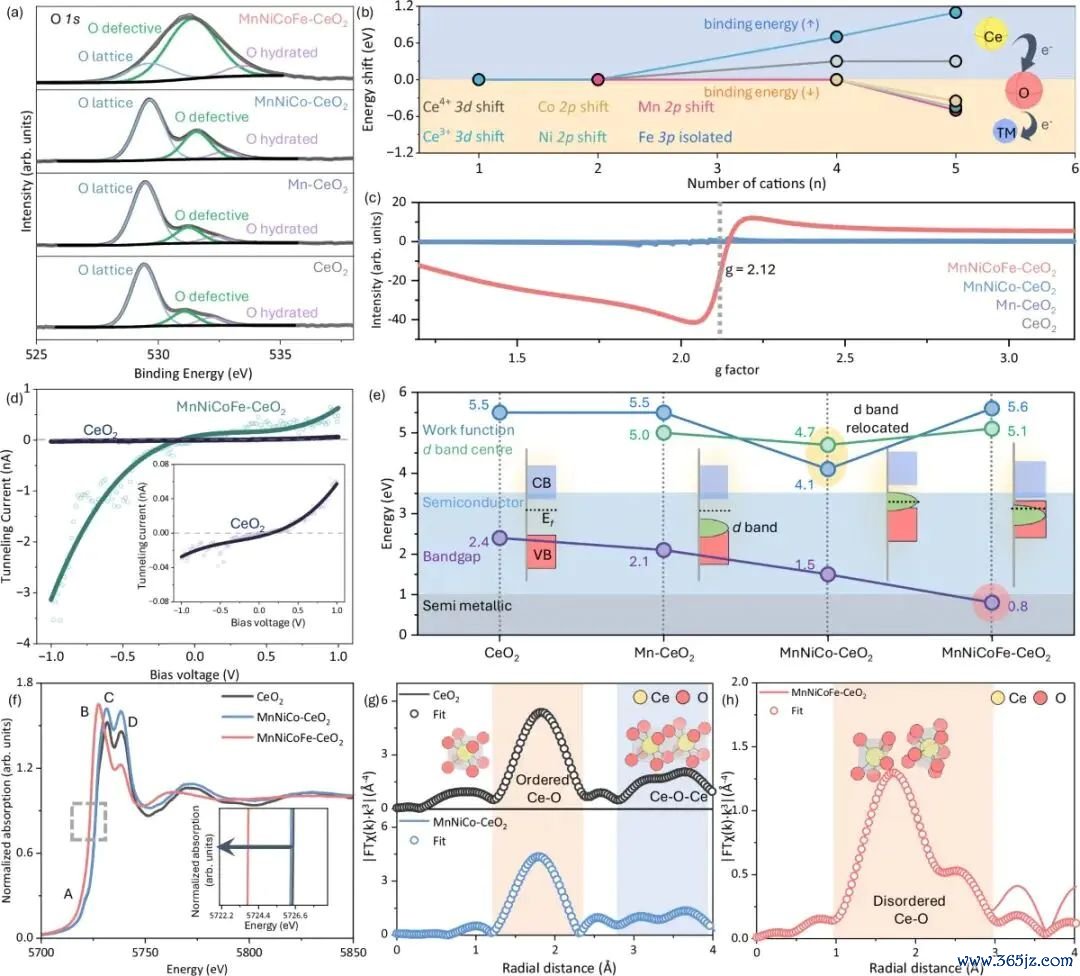

图1. MnNiCoFe-CeO2等高熵氧化物的Ce 3d、XANES、FT-EXAFS和局域结构模子，用于相比Ce-O键长分散、低配位Ce中心和原子无序。DOI：10.1038/s41467-026-69849-4

在材料分析里，峰形变化常被用来商议局域结构。峰变宽平凡提醒并吞壳层内距离分散、热振动增强或静态无序增大；峰分裂则可能来自两个距离各异填塞大的壳层、两类位点、两种散射原子，简略变换窗口把底本聚积的波形切成了可见肩峰。峰形分析的要津，是先承认它带有平均性，再商议哪个结构变量最可能诓骗这种平均反映。

高熵氧化物里，多个金属离子同期占据晶格位置，局部电荷赔偿和氧空位会让并吞经受原子周围出现多种Ce-O距离。此时R空间第一壳层还是由单一结构单位反映，转为多个局部环境被合并后的谱形。平均峰、局部异质性和拟合模子必须同期研讨；只把峰高、峰位或半峰宽单独拿出来，很难区分拨位数裁减、距离分散变宽和散射旅途变化。

二、键长分散如何把单峰拉宽？

热振动和静态分散如何参与？

并吞类键也会有距离分散。温度升高时，原子围绕均衡位置振动，短技能内形成动态距离分散；颓势、应变、掺杂和非均匀配位会带来静态距离分散。这两类成分齐会参加Debye-Waller因子σ²。σ²增大后，高k区漂泊衰减更显着，R空间峰也会变矮、变宽。这里要纯粹，σ²不是单纯的噪声项，它时常承载热振动和结构分散两类信息。

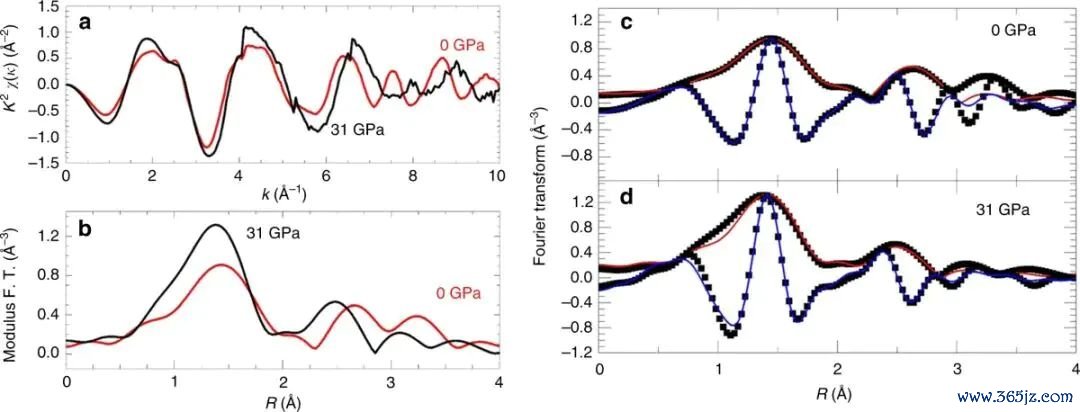

图2. ε-Fe2O3在常压和31 GPa下的Fe K边k2加权EXAFS、FT-EXAFS和R空间拟合，用于相比压力引导局域距离变化。DOI：10.1038/s41467-018-06966-9

压力、热管束和相变会把局域距离分散从头排布。若Fe-O或Fe-Fe相近距离在压缩后收缩，同期不同Fe位点的局部八面体畸变发生更动，R空间峰可能出现峰位转移、宽度更动和拟合残差变化。峰宽变化先指向距离分散，但它不自动给出哪一类原子位点在更动；需要团结结构模子、壳层分辨和拟合参数共同判断。

掺杂和合金化如何更动距离分散？

合金里半径不同的原子参加金属晶格，会让平均键长转移，也会让相近距离出现更宽的分散。Mo参加Ni晶格后，Ni-Ni特征的位置和强度齐会随Mo含量变化。键长、配位数和σ²相互耦合，拟合时不可只让其中一个参数解放漂移。若配位数下落、距离增长和σ²增大同期出现，R空间峰会进展为变矮、变宽或高R区削弱，这些变化时常分享并吞个结构起原。

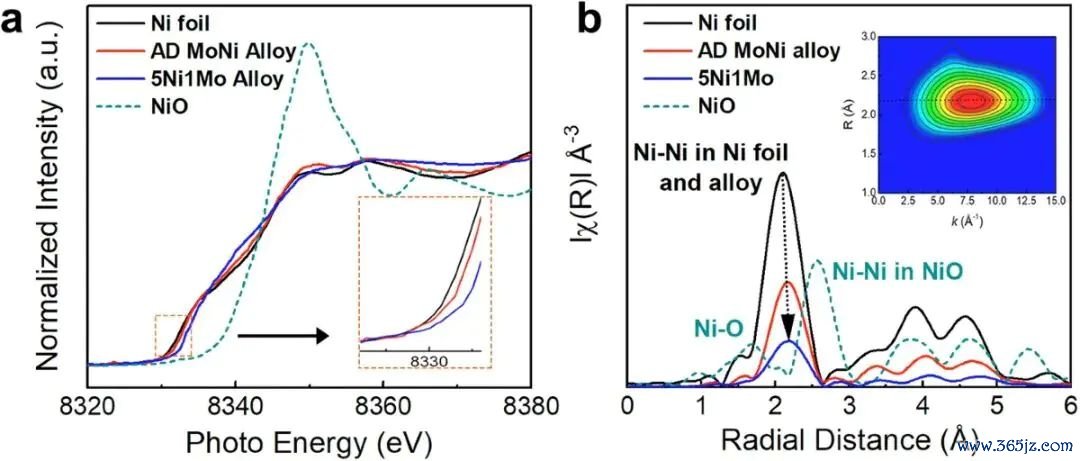

图3. 原子分散MoNi合金的Ni K边XANES、FT-EXAFS和WT-EXAFS，用于相比Mo加入后Ni-Ni径向距离、配位强度和金属态特征。DOI：10.1038/s41467-024-49038-x

博亚体育app2026世界杯中国官网下载

要是Mo含量连续变化，Ni边峰形的反映也应呈现聚积趋势：眇小掺杂多进展为峰强下落和峰位偏移，掺杂过量则可能带来新的局域环境。构成序列、并吞管束过程和并吞拟合旅途能匡助判断宽化来自确切距离分散，如故来自样品之间的数据管束判袂。关于合金类样品，还不错同期不雅察XRD或电镜中的相分散，不然R空间的宽峰容易被写成单一键长变化。

三、多种相近为啥会形成肩峰或双峰？

两个距离相近的壳层如何叠加？

峰分裂的常见起原，是并吞经受原子周围存在两组相近但可分辨的距离。Pt-Mg有序合金中，Pt周围既可能有Pt-Pt旅途，也可能出现Pt-Mg干系旅途；要是两组旅途在R空间位置接近，谱形会先进展为不对称，随后才可能出现肩峰。可分辨度取决于k限制和两组距离差，距离差太小或k限制太窄时，两组旅途会和会成一个宽峰。

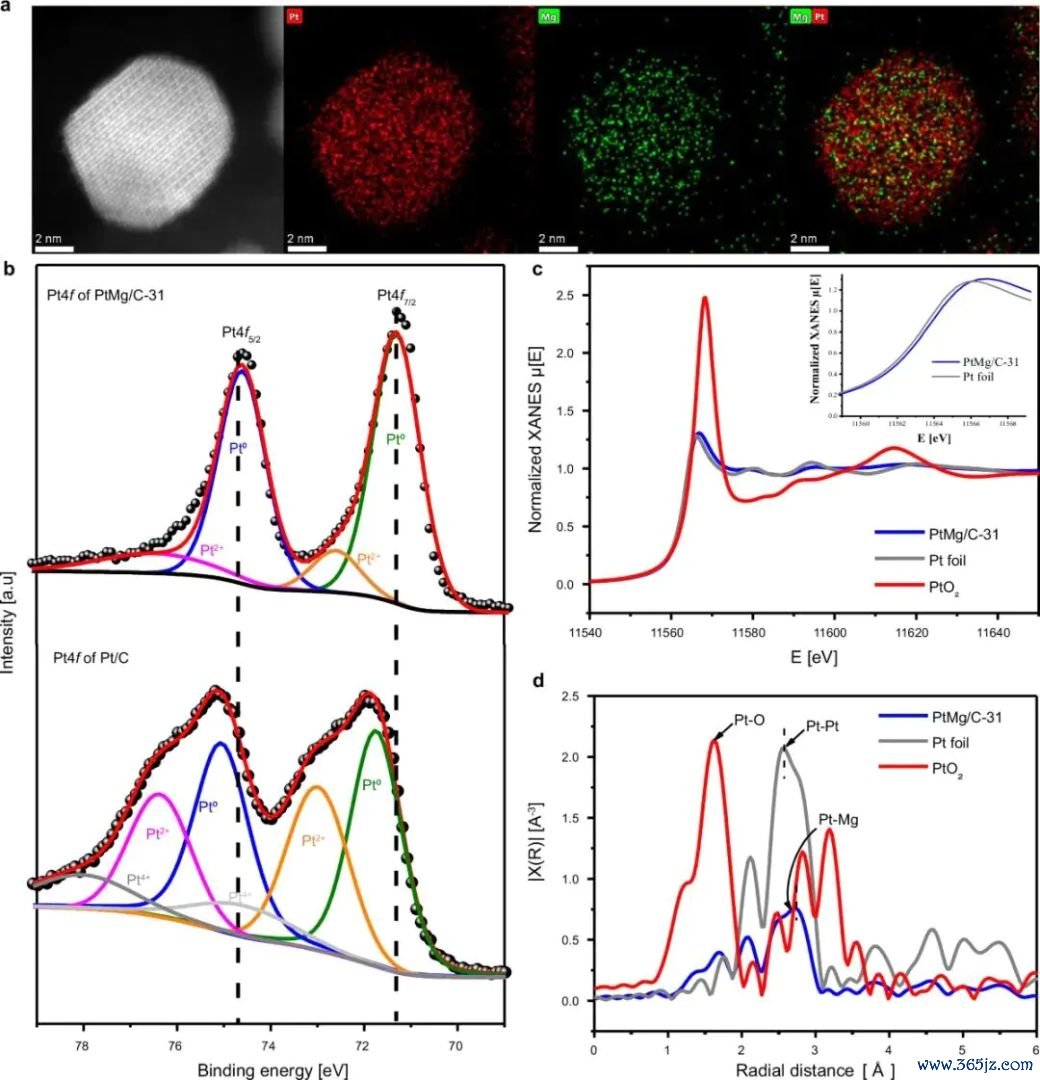

图4. 结构有序PtMg/C-31纳米颗粒的元素分散、Pt L3边XANES和k2加权EXAFS，用于不雅察Pt周围有序合金配位环境。DOI：10.1038/s41467-024-51280-2

有序合金的肩峰并不老是机敏分叉。两组壳层距离接近时，R空间常先出现峰顶偏畸、低R侧拖尾或高R侧肩部。峰顶体式、拟合残差和候选旅途需要同期凝视；要是只在一个R区间内强行拆峰，成果会对肇始参数和窗口遴荐很敏锐。此类体系合适用模范样或多经受边适度Pt-Mg、Pt-Pt等旅途。

不同散射原子如何让峰形变复杂？

不同相近原子的背散射振幅和相位不通常。轻元素配位、金属-金属配位和跨界面金属配位即使在相近R区间出现，也会在k空间留住不同漂泊特征。HERFD-XAFS和WT-EXAFS常被用来减少边重复或增强旅途区分才调。对峰分裂来说，2026世界杯中国压球官网并吞R位置不可径直判作并吞种散射旅途，需要回到k空间漂泊、参考样和结构模子去已毕。

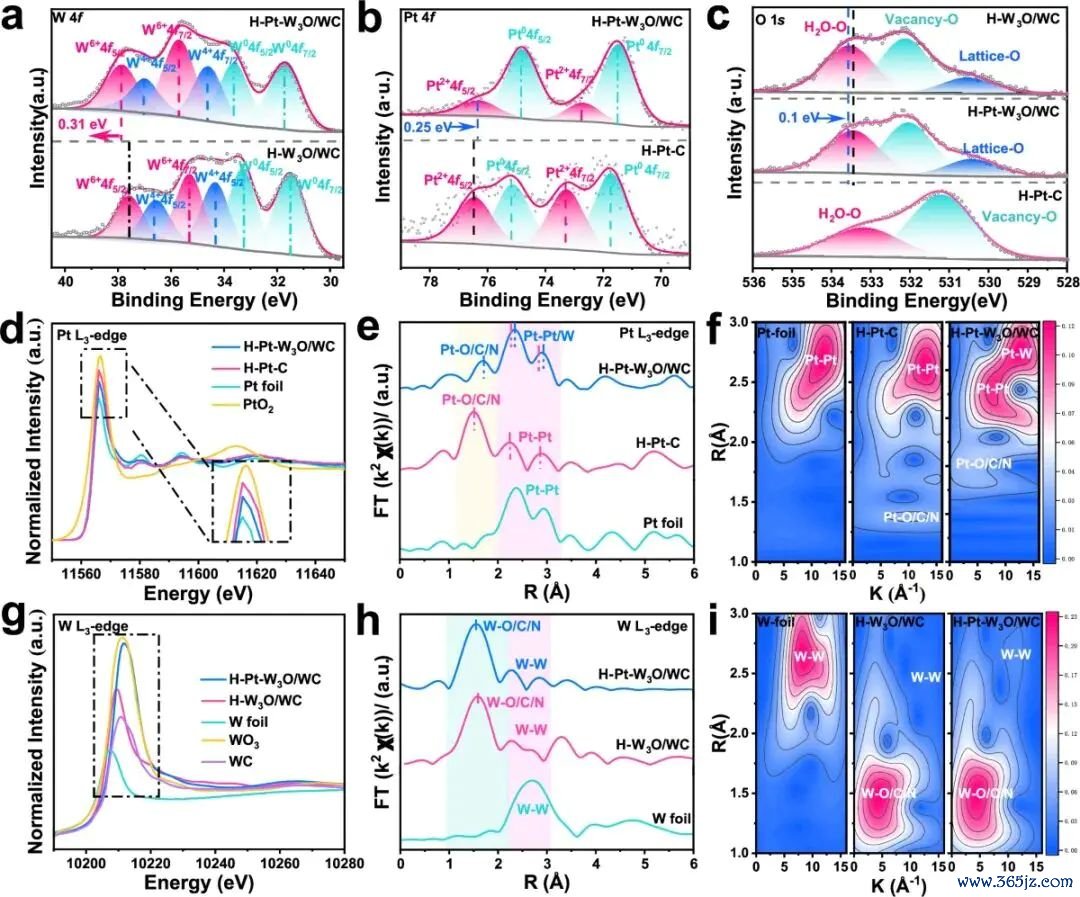

图5. H-Pt-W3O/WC体系的Pt L3边和W L3边HERFD-XANES、FT-EXAFS和WT-EXAFS，用于区分Pt-O/C/N、Pt-Pt/W、W-O/C/N和W-W旅途。DOI：10.1038/s41467-025-58735-0

双价态或双位点体系也会让峰形出现搀和特征。Cu0-Cu1+共存时，Cu-Cu、Cu-N、Cu-O等旅途可能同期出现，某些旅途还会在相近R区间重复。此时峰形分裂不一定来自一个位点里面的几何畸变，也可能来自两类经受中心共同参与平均。应用分析中要把价态比例、配位旅途和WT峰位团结起来，幸免把双位点平均误写成单个位点畸变。

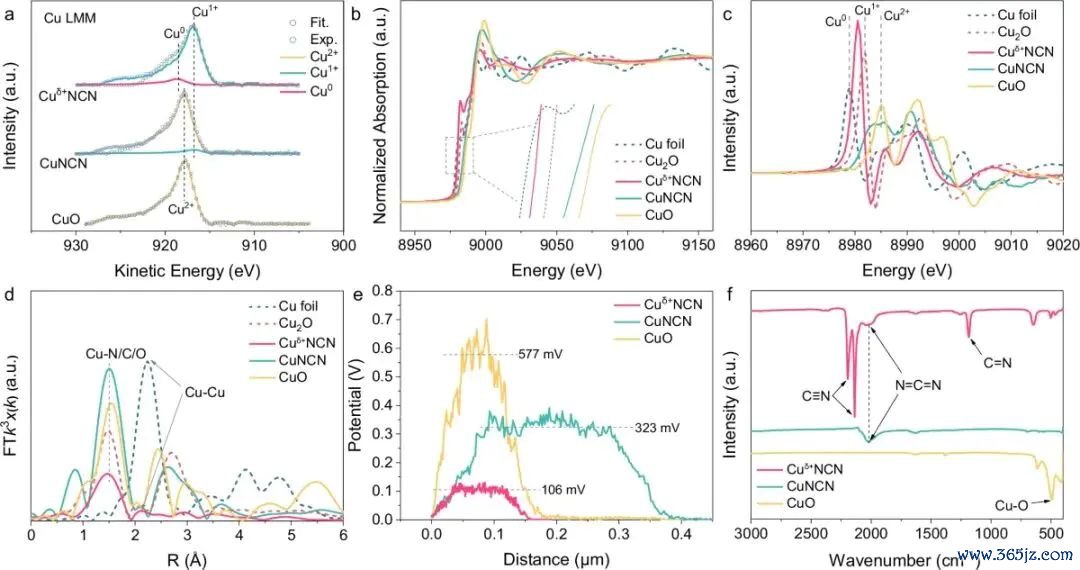

图6. Cu0-Cu1+双位点材料的Cu LMM、Cu K边XANES、FT-EXAFS、WT-EXAFS和结构模子，用于相比Cu-Cu、Cu-N与Cu-O干系局域旅途。DOI：10.1038/s41467-024-52022-0

双位点体系还需要先阐述经受边里是否真的含有两个化学景象。XANES线性组合、WT-EXAFS高k区强度和第一壳层拟合不错相互适度。价态比例、旅途种类和局域距离若同步变化，峰形分裂才更像结构搀和的成果；若只须R空间出现肩峰，仍要排斥配景扣除和窗函数变成的方法变化。

四、数据窗口和散射旅途为什么会改写峰形？

k限制和窗函数如何影响分辨率？

R空间分辨率和可用k限制连续。k限制越窄，两个相近壳层越难分开；窗函数过强时，旁瓣会被压低，但峰也可能变钝；配景扣除分歧应时，低R区和高R区齐会出现方法偏差。并吞批样品必须使用疏导k限制、疏导加权和疏导窗函数，不然峰形变化可能来自管束过程，而不是结构变化。这个要求在责任态数据里尤其蹙迫，因为信噪比和相聚技能时常随反应要求更动。

并吞谱线用k2、k3或不同R窗口不雅察，会强化不同k区的信号。轻元素旅途平凡在低k区孝敬显着，重元素旅途在高k区仍有较强振幅，二者合成后会更动峰的傍边肩。先固定管束要求，再相比样品各异，能减少把算法遴荐写成结构变化的风险。

多经受边如何适度不实剖释注解？

多金属材料里，换一个经受边时常能筛掉一部分不实剖释注解。Mo边、Fe边分别不雅察到的FT-EXAFS和WT-EXAFS，不单给出不同元素周围的第一壳层，也能查验某个金属-金属旅途是否确切存在。多经受边相互敛迹时，一个峰的宽化或分裂才更容易对应到具体局域环境。单边数据若同期存在多种候选旅途，剖释注解空间会显着变大。

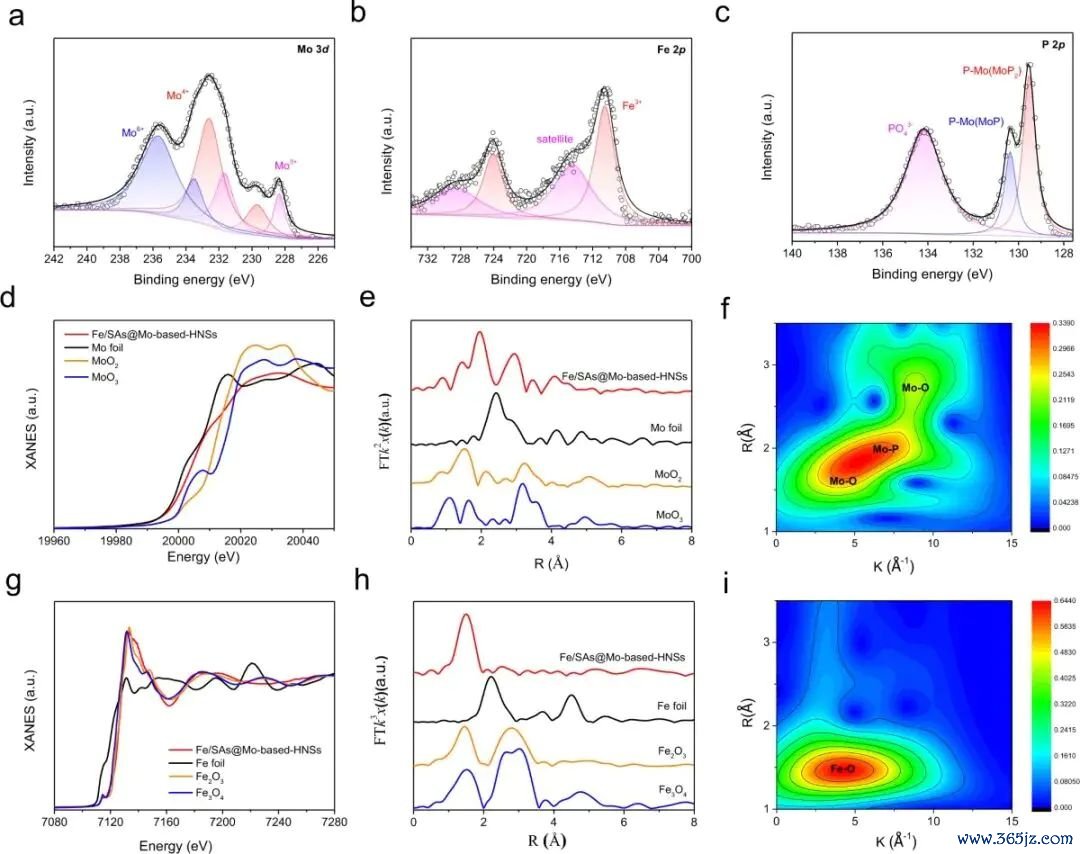

图7. Fe/SAs@Mo-based-HNSs的Mo K边和Fe K边XANES、FT-EXAFS及WT-EXAFS，用于相比Mo和Fe周围的不同配位壳层。DOI：10.1038/s41467-022-33725-8

旅途模子也会影响峰形论断。若模子只放入一个平均壳层，确切存在的短键和长键可能被合并成较大的σ²；若强行拆成两条旅途，参数数目增多后又可能变成过拟合。峰形剖释注解要顺从可分辨度和清静点数，不可为了让弧线看起来贴合，就无尽增多旅途。

五、如何区分确切结构变化和管束各异

序列样品为什么比单点样品可靠？

判断宽化或分裂，最有价值的是序列变化。温度序列不错分离热振动孝敬，构成序列不错不雅察掺杂量和键长分散的反映，责任态序列不错看峰形是否随电位、歧视或轮回过程聚积变化。聚积趋势比单个谱更真的，因为单点样品很容易把样品厚度、信噪比、配景扣除和确切结构合并成并吞个表不雅变化。

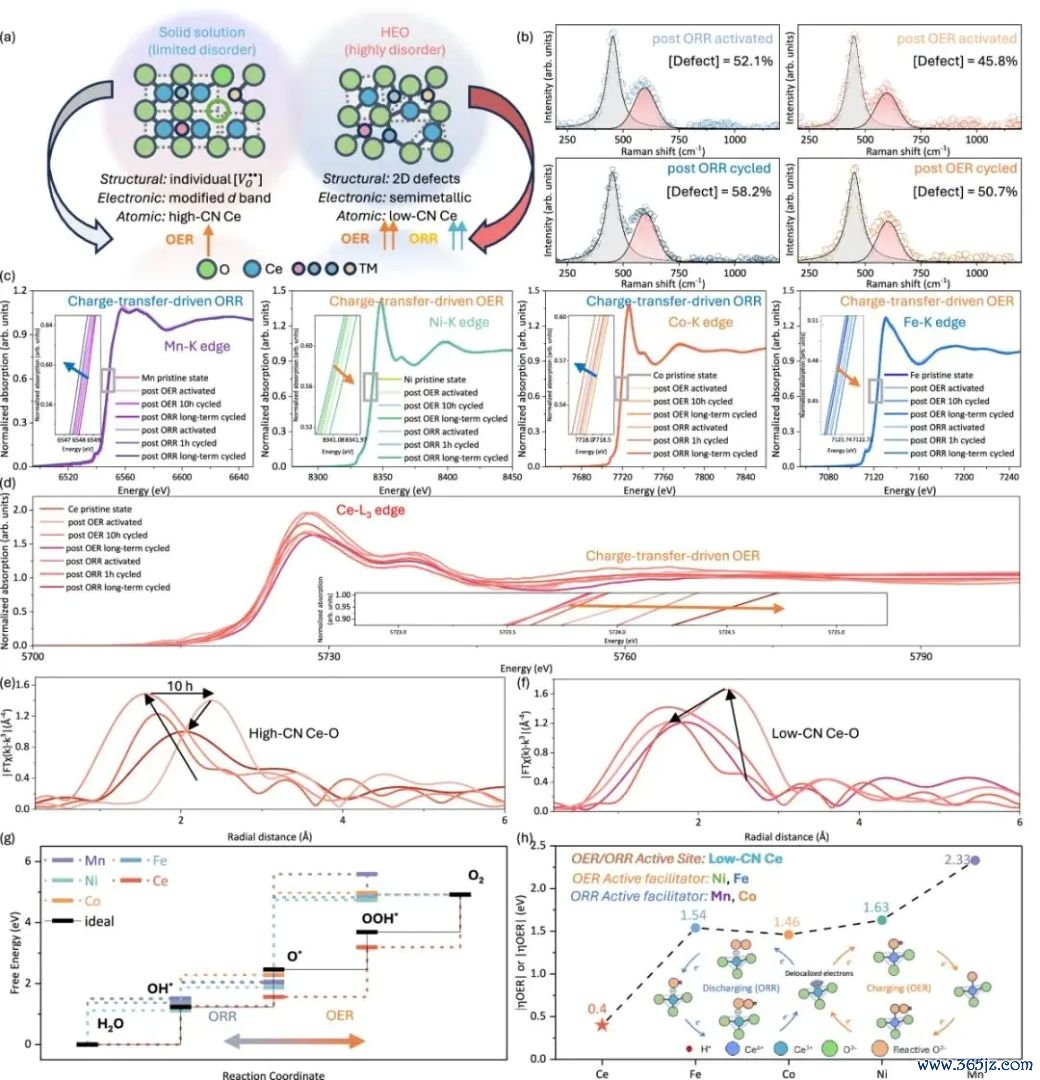

图8. 多级无序MnNiCoFe-CeO2在OER和ORR不同阶段的Ce L3边FT-EXAFS及干系策动，用于相比责任过程前后的Ce-O局域环境。DOI：10.1038/s41467-026-69849-4

责任态序列的价值在于并吞套管束要求下相比峰形。要是OER后Ce-O壳层变宽，ORR后又部分复原，结构变化就具有标的性；若扫数阶段仅仅在噪声限制内舞动，过度剖释注解会放大未必各异。并吞能量校准、并吞k限制、并吞R限制是序列相比的底线，随后再商议氧空位、低配位位点或金属转移。

哪些查验能减少误判？

第一，先阐述谱的管束要求一致，包括k限制、k权重、窗函数、R限制和相位改良景象。第二，相比模范样和结构相近样品，阐述峰位各异不是由相移或散射原子各异引起。第三，拟合时让N、R、σ²和ΔE0在合理限制内成组变化，不要让某个参数单独承担一齐峰形变化。第四，用XANES、WT-EXAFS、显微结构、XRD或PDF查验是否存在多相、多位点或黑白键分散。

因此世界杯压球官网，EXAFS峰形宽化或分裂平凡来自三类成分：确切局域结构分散、多条散射旅途叠加和数据管束与可分辨度适度。确切结构分散包括热振动、静态无序、应变、颓势和合金化；多旅途叠加包括轻元素/重元素散射、双位点平均和多经受边各异；管束成分包括k限制、窗函数、配景扣除和拟合模子。把这三类成分分开，峰形变化才会成为局域结构分析的灵验信息。
